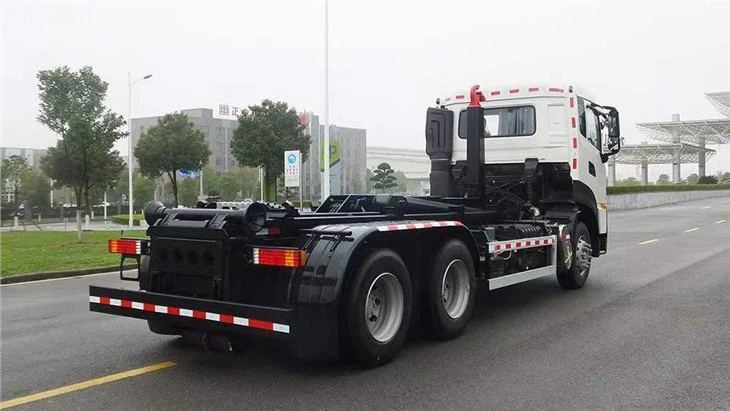

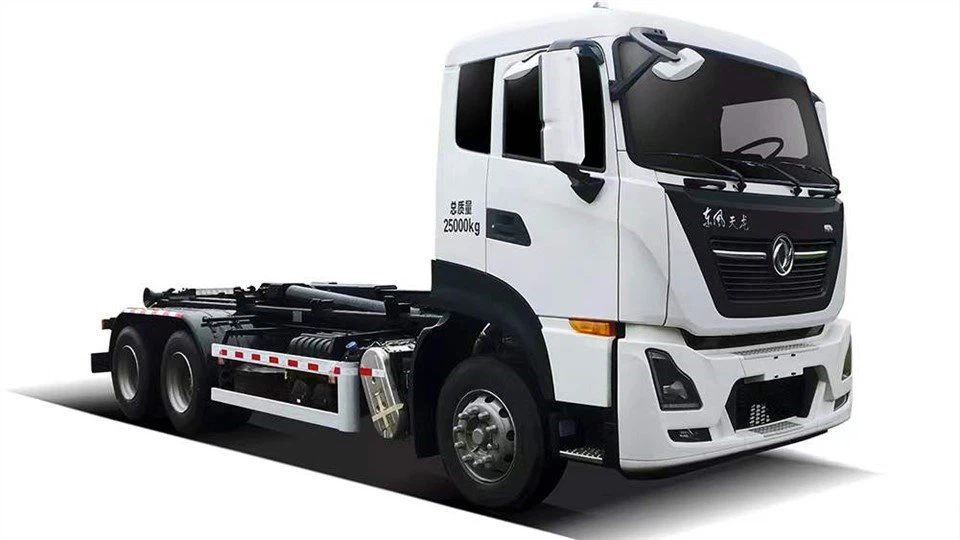

Caminhão de lixo removível

Visão geral do produto

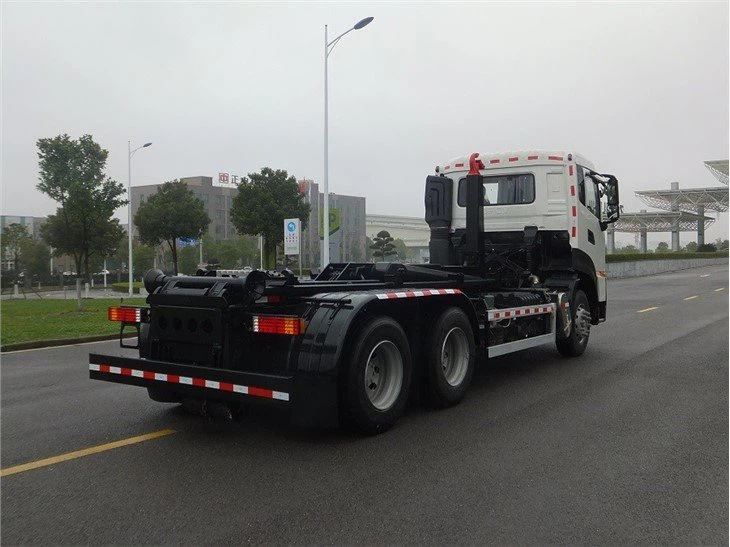

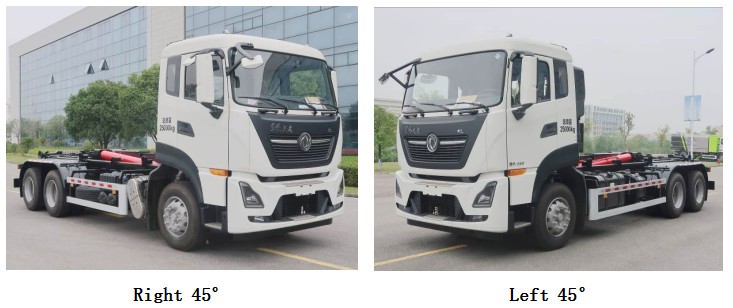

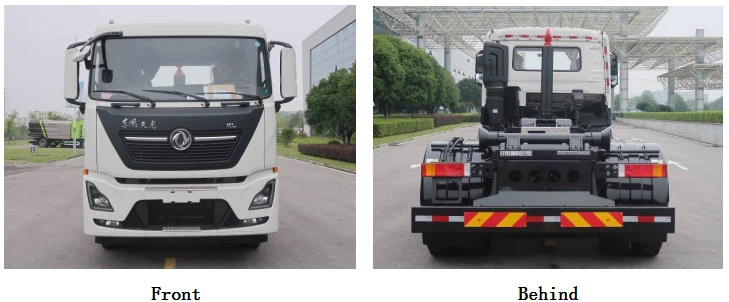

ZBH5251ZXXDFE6 O caminhão de lixo removível de transporte é desenvolvido e projetado de forma independente por nossa empresa para combinar com o compressor de lixo integral e o corpo da caixa da estação de separação horizontal (doravante referido como "caminhão de braço"). O carro é bonito na aparência, excelente no desempenho, fácil de operar, o motorista pode controlar todas as ações na cabine. O chassi adota o chassi de automóvel tianlong DFH1250D4 classe II produzido pela Dongfeng Commercial Vehicle Co., LTD., e as emissões atendem ao padrão nacional ⅵ. O dispositivo de lança é fabricado pela Shanghai Waller Hoisting Equipment Company ou Hunan Wuling Machinery Manufacturing Co., LTD. O caminhão é um caminhão de lixo confiável, eficiente e fácil de operar.

Visão geral das funções

As principais funções do caminhão puxador de braço são caixas de puxar, caixas de descarga, transferência de lixo, descarga, etc.

Âmbito de aplicação
Caminhão de caminhão de lixo removível de transporte combina principalmente LYSZ15A, LYSZ18A, LYSZ20CY e outros compressores de lixo integrados, XT22 e outras caixas.

Estrutura principal e características de desempenho

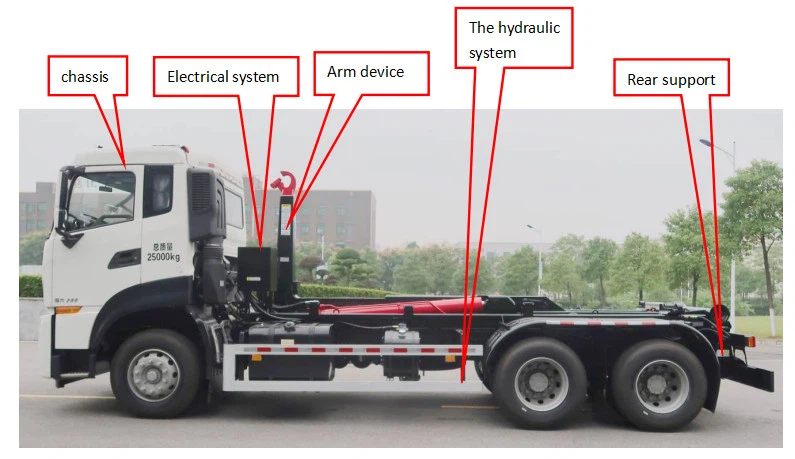

Este extrator é composto principalmente de chassis, dispositivo extrator, dispositivo de suporte traseiro, sistema hidráulico, sistema elétrico, etc., como segue:

1.Chassis
O chassi. Tianlong DFH1250D4 tipo 2 chassis de carro modificado pela Dongfeng Commercial Vehicle Co., LTD. O chassi tem forte potência e grande capacidade de carga, e é um dos mais avançados e confiáveis ​​chassis nacionais de veículos comerciais de emissão ⅵ da China.
O motor. Motor diesel Dongfeng Cummins D6.7NS6B290, potência nominal de 213kW, as emissões atendem ao padrão nacional ⅵ.

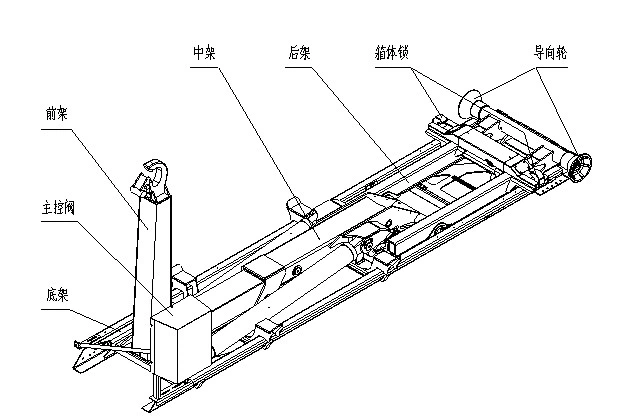

2. Dispositivo de braço

O dispositivo de braço de tração é instalado no chassi, e suas principais funções são caixas de tração, caixas de descarga e descarga de materiais, etc.
A trava de caixa no dispositivo de tração do braço é usada principalmente para travar a caixa, restringir o movimento da caixa, garantir o transporte seguro e desempenhar o papel de proteger o dispositivo de tração do braço no processo de descarga.
3. Suporte traseiro
O dispositivo de suporte traseiro é montado na extremidade da viga do chassi.
Quando o veículo estiver puxando ou descarregando a lixeira com carga total, o cilindro estabilizador deve ser totalmente estendido para que o rolo de suporte traseiro possa apoiar o solo para evitar que o veículo tombe para trás. Quando o veículo estiver funcionando normalmente, o cilindro estabilizador deve ser retraído e o rolete de suporte retraído.
4. O sistema hidráulico
O sistema hidráulico é o sistema de energia e controle para realizar as funções do carro de lança.
O sistema hidráulico do carro de lança é um sistema aberto. A bomba de óleo depende do retrator de força para obter força e fornecer óleo de pressão ao cilindro de cada loop. A direção do fluxo de óleo sob pressão é controlada através da válvula multi-vias, de modo a controlar o trabalho de cada loop. O sistema hidráulico é composto pela alça do cilindro principal, alça do braço deslizante, alça de travamento, alça do suporte traseiro e alça do compartimento. A pressão máxima de trabalho do sistema é de 30MPa.

Como a caixa do carro boom precisa trabalhar longe do veículo, o loop do carro é conectado ao sistema hidráulico do carro através da junta de troca rápida.
5. Sistema elétrico

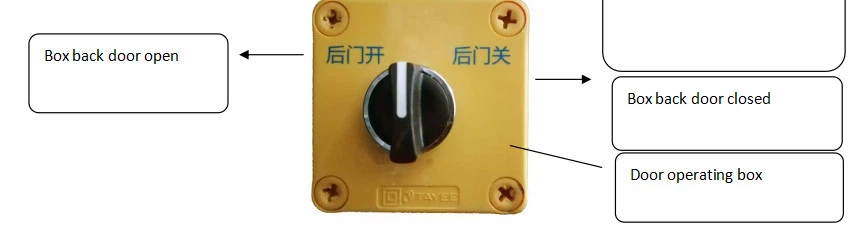

O sistema elétrico do carro de lança é alimentado pela fonte de alimentação do chassi. Através do controle de interruptores, relés e interruptores de proximidade, realiza principalmente o levantamento do braço principal, a expansão e expansão do braço deslizante, o interruptor da fechadura da caixa, a retração e retração do suporte traseiro e o interruptor do porta de descarga da caixa.
6. Modo de operação do trabalho

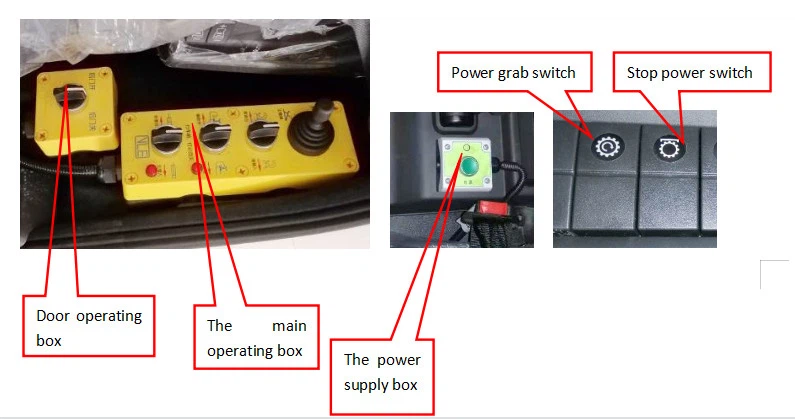

O caminhão de lixo removível do transporte é controlado eletricamente. O operador pode completar todas as ações no cockpit através do controle do botão da caixa de controle.

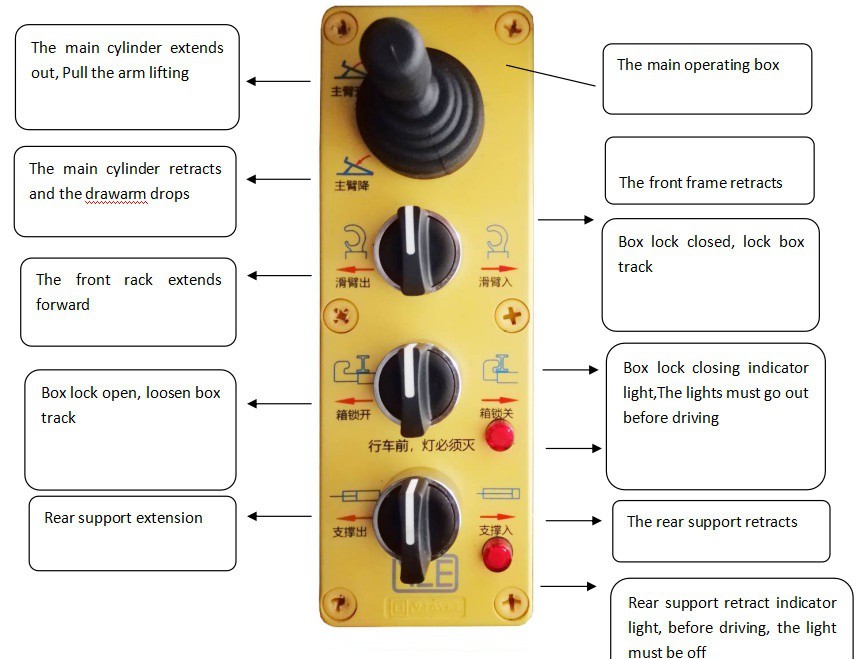

Caixa de operação. Localizado no lado esquerdo do banco do motorista, utilizado principalmente para puxar caixas, descarregar caixas e operações de descarga.
Caixa de alimentação. Localizado no lado direito do banco do motorista, controla a alimentação do extrator de braço.
Interruptor de agarrar de força, interruptor de agarrar de força de parada. Ele está localizado na parte superior dianteira da cabine para controlar o extrator de força.

Principais parâmetros técnicos do produto

Vantagens principais
1.Performance superior

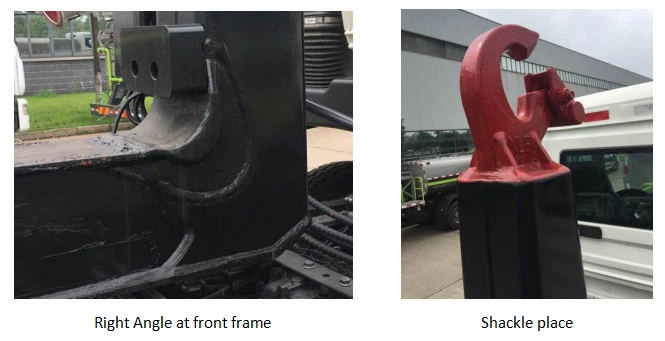

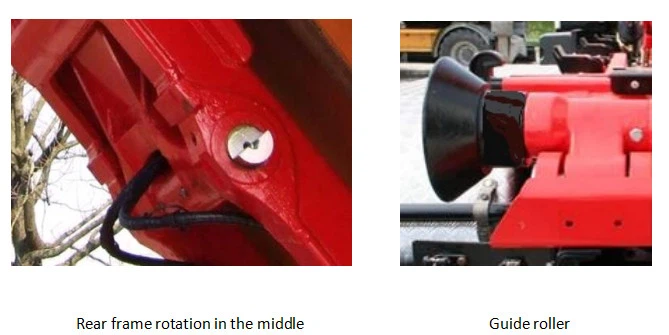

O aço de alta resistência é usado para a estrutura do braço de tração, e a fundição de alta resistência é usada para as peças principais (como mostrado nas quatro imagens a seguir) para melhorar a segurança e prolongar a vida útil.


2,Boa qualidade
Alta configuração de acessórios. Bomba de óleo hidráulica, válvula de controle principal, trava hidráulica, válvula de equilíbrio, interruptor de proximidade e outros componentes elétricos hidráulicos chave são marcas de renome internacional com excelente qualidade e alta confiabilidade.
3,Seguro e confiável

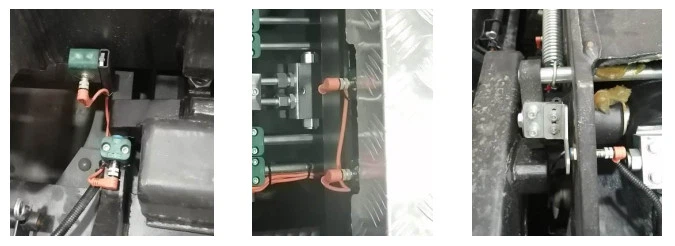

Controle lógico de intertravamento eletro-hidráulico. O extrator é equipado com dispositivo de controle lógico de intertravamento eletro-hidráulico multicamada para alta segurança.
Na condição de descarga, a caixa pode ser levantada e descarregada somente após a trava da caixa e a trava de autodescarregamento estarem travadas;
A trava da caixa e a estrutura frontal não podem se mover durante o descarregamento.

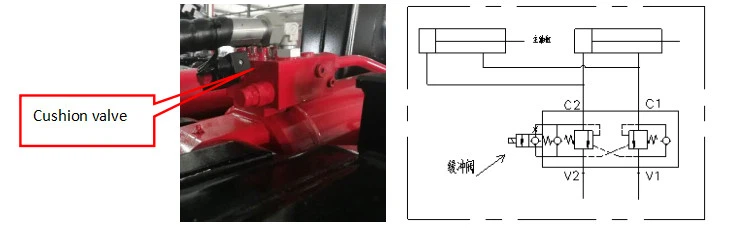

Dispositivo de amortecimento de fallback. O sistema hidráulico é configurado no dispositivo de queda do amortecedor da caixa, quando a caixa cai para um determinado ângulo, o sensor aciona o sinal elétrico, o circuito controla a válvula tampão no sistema hidráulico, para que a caixa possa cair suavemente no veículo , evite o impacto rígido.

O veículo está equipado com campainha. O alarme sonoro soará quando o casaco do braço de tração do veículo estiver em operação, o que avisará o pessoal na área de trabalho e garantirá a segurança do equipamento pessoal.

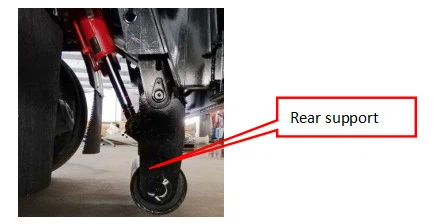

Dispositivo de apoio traseiro. O dispositivo de suporte do rolo traseiro está instalado na parte traseira do veículo. Antes que o carro do braço puxe a caixa cheia, o rolo traseiro é apoiado no chão para evitar que o veículo tombe para trás, o que é seguro e confiável.

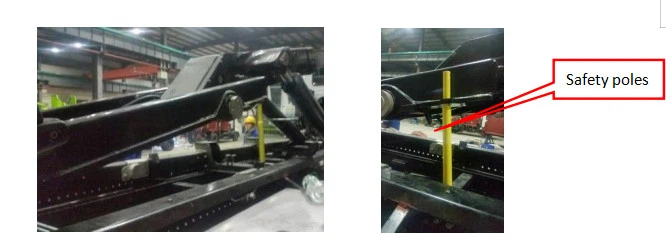

Braçadeira de segurança. O veículo está equipado com um dispositivo de apoio de segurança. Quando o veículo precisar levantar o braço de tração para manutenção, o suporte de segurança deve ser apoiado para proteger a segurança do pessoal de manutenção.

4,Alta capacidade de manutenção

O veículo é de fácil manutenção. Manutenção do veículo, pode levantar o braço, o espaço de manutenção é muito grande; As tubulações hidráulicas e elétricas são dispostas para facilitar a localização de falhas e a substituição de componentes.

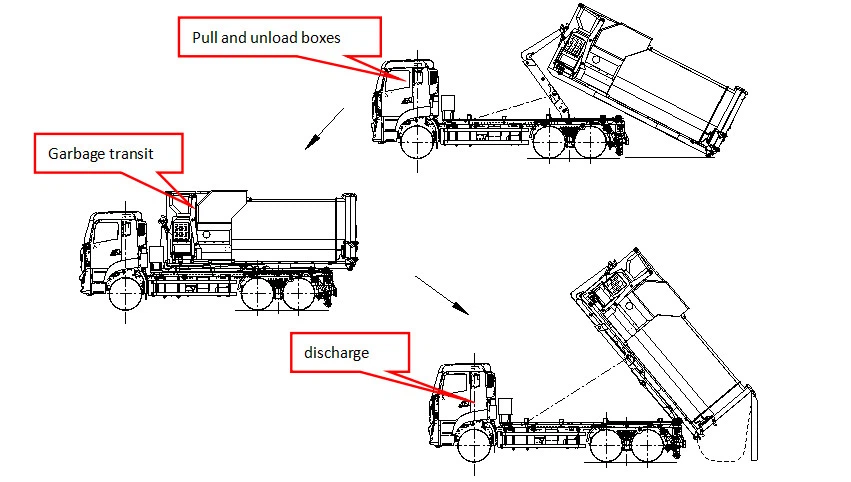

Função de trabalho
A Caixa. O carro de lança prende a caixa do solo (ou plataforma) ao carro.
Casos de descarga. Um carrinho de lança levanta a caixa do carrinho até o solo (ou plataforma).
Transferência de lixo. A carruagem do braço carrega a caixa.
Descarga. O carrinho levanta a caixa e despeja o lixo.

2,Espaço necessário para a operação do veículo
(1) O caminhão de lança está equipado com compressor de lixo integrado LYSZ18A. Quando o veículo é transportado e em funcionamento, a altura máxima da parte superior da caixa é de 3980 mm (o tamanho é apenas para referência).

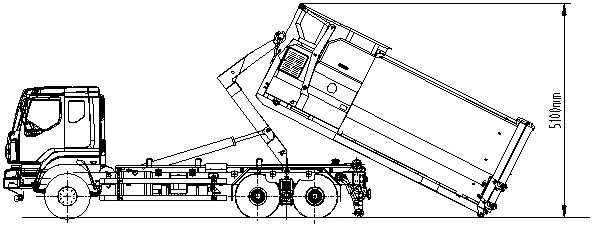

(2) O caminhão de lança está equipado com compressor de lixo integrado LYSZ18A. Quando o caminhão puxa ou descarrega o contêiner, a altura máxima do topo do contêiner é de 5100 mm (o tamanho é apenas para referência).

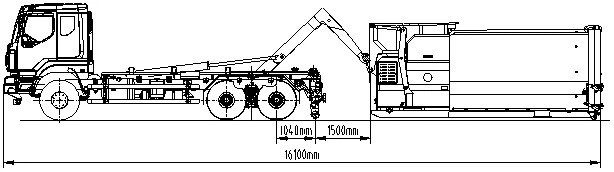

(3) O caminhão de lança está equipado com compressor de lixo integrado LYSZ18A. Quando o gancho apenas puxa a haste de suspensão da caixa, o comprimento do carro e da caixa ocupa 16.100mm, e a distância entre o rolo de suporte traseiro e a caixa é de 1500mm (o tamanho é apenas para referência).

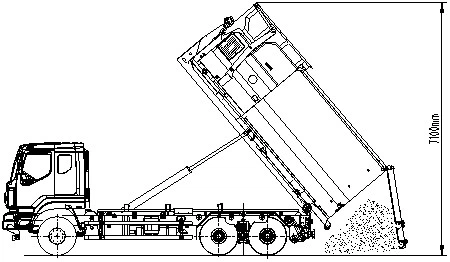

(4) O caminhão de lança está equipado com compressor de lixo integrado LYSZ18A. Quando o veículo está descarregando, a altura máxima do topo da caixa é de 7100mm (o tamanho é apenas para referência).

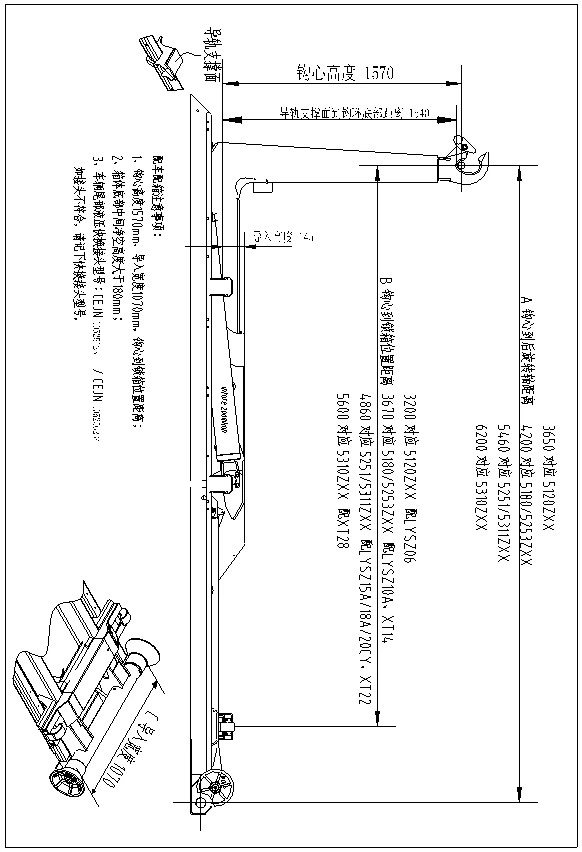

Anexo: Diagrama de tamanho do carro e da caixa
