Varredor de estrada tipo seco de 18 toneladas

1. Visão geral do produto

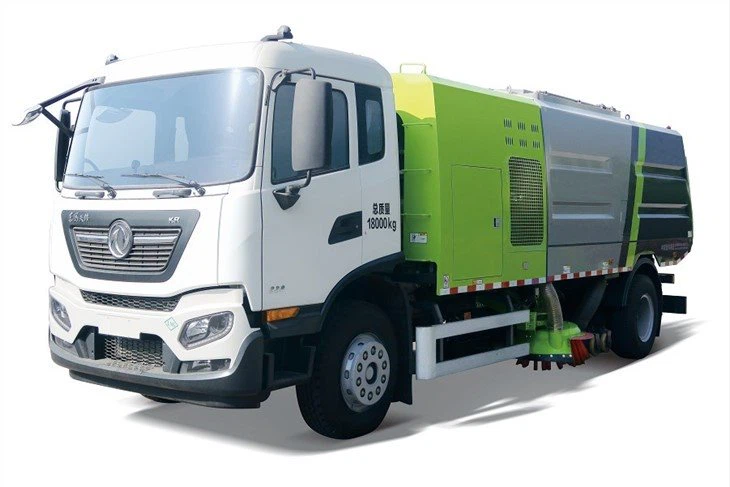

A varredora de estradas secas ZBH5184TSLDFE6 18 toneladas é uma varredora de estradas secas para saneamento de alta eficiência desenvolvida pela empresa. O carro adota o chassi Dongfeng Tianjin Classe II e é equipado com motores auxiliares, lixeiras, ventiladores, dispositivos de varredura, subestruturas, bicos de sucção, sistema hidráulico, sistema pneumático, sistema elétrico e outros componentes são reajustados.
O carro tem uma aparência bonita, boa manobrabilidade, baixo ruído, alta eficiência, baixo custo de uso, velocidade de operação rápida, alta eficiência, proteção ambiental, confiabilidade e desempenho superior.

2. Visão geral da função
A vassoura de estrada tipo seco de 18 toneladas adota o arranjo do dispositivo de trabalho de "cobertura de vácuo de escova de varredura central e mecanismo combinado de ajuste de placa deslizante espiral mais bocal de sucção geral do tipo de sucção pura central". O bocal de sucção integral de sucção pura montado no centro recolhe o lixo, a pressão negativa da tampa de vácuo de varredura exclusiva coleta a poeira arrebatadora e o ventilador transporta o fluxo de ar para filtrar completamente a superfície da estrada. Possui as características de sucção e varredura combinadas, remoção de poeira em três estágios e operação em qualquer clima com chuva ou sol. Tem muitas patentes como "dispositivo de limpeza de vassoura de estrada", "dispositivo de remoção de poeira de vassoura de estrada", "varredor de estrada de dupla finalidade seca e molhada", no nível líder de tecnologia nacional e estrangeira, liderando o desenvolvimento da indústria, é o pioneiro dos varredores de estrada seca no meu país.

3. Escopo de aplicação
É adequado para operações de limpeza e limpeza mecanizada em rodovias, anéis viários, vias arteriais urbanas, aeroportos, cais, etc., pois o caminhão pode realizar operações de limpeza sem aspersão de água para remover poeira, especialmente adequado para áreas de escassez de água e operações de limpeza de inverno no norte do meu país.

1. Chassi

Chassis. Adota a modificação do chassi do veículo Tianjin DFH1180EX8 Tipo 2 produzida pela Dongfeng Motor Co., Ltd., que tem forte potência e forte capacidade de carga. Este chassi é atualmente a tecnologia nacionalmente avançada e a qualidade confiável do chassi nacional de veículos comerciais de seis emissões.
Emotor.Adota o motor diesel Dongfeng Cummins D6.7NS6B230 com uma potência nominal de 169kW e uma velocidade nominal de 2300r/min, e suas emissões atingem o Sexto Padrão Nacional.

2. Instalação do submotor
Submotor. Adota o motor diesel Dongfeng Cummins QSB5.9-C160-30 com potência nominal de 119kW e velocidade nominal de 2200r/min, e suas emissões atingem o padrão National III.

3. Bocal
Adota um bocal de sucção integral de sucção pura de tubo duplo totalmente flutuante para andar sobre quatro rodas e é conectado ao chassi com vários graus de liberdade, para que o bocal de sucção possa ser nivelado automaticamente com as condições do solo, estabiliza o ar de sucção espaço entre o bocal de sucção e o solo e tem uma forte capacidade de limpeza. O design geral da estrutura do bocal é simples, confiável, fácil de manter e manobrável. O bocal geral tipo sucção pura montado no centro tem um comprimento de mais de 2000mm, uma grande área de cobertura, alta limpeza da estrada de trabalho, sem retorno e poeira, o que não apenas evita o impacto da passagem do veículo devido ao pequeno ângulo de aproximação e ângulo de saída, mas também evita O bocal de sucção montado na parte traseira forma uma marca cinza devido ao rolamento das rodas do veículo, o que é muito adequado para operações de limpeza em rodovias e vias urbanas.

4. Dispositivo de limpeza
Adota uma placa de varredura exclusiva combinada com uma tampa de vácuo de varredura e um mecanismo de ajuste de placa deslizante em espiral. A escova de varredura do tipo folha moldada por injeção é conveniente e rápida de substituir. A tampa de vácuo e a escova de varredura podem ser levantadas e abaixadas de forma síncrona, e podem realizar um ajuste de compensação independente após o desgaste da escova de varredura quando a tampa de vácuo mantém um estado de trabalho estável, realizando o corpo da tampa A combinação técnica de varredura de envelope, tubeira em forma de anel pó de varredura de sucção, desgaste de escova de varredura de compensação vertical deslizante, cobertura e retração sincronizada de escova de varredura e outras combinações técnicas, não apenas resolve o problema de pó de varredura, mas também resolve a superfície da estrada com diferentes condições de trabalho Ao mesmo tempo, resolve o problema técnico gargalo que o varredor de estrada de sucção pura não pode limpar o lixo do meio-fio na indústria e preenche a lacuna na indústria.
O disco de varredura unilateral adota um único cilindro de óleo para levantar e retrair, que tem bom desempenho anticolisão, simples e confiável, e baixo custo de manutenção e uso.

5. Lixeira
A lixeira adota uma estrutura corrugada de camada única, resistente à corrosão, grande em volume, sem estrutura e possui um longo tempo de operação de limpeza contínua. É especialmente adequado para ocasiões onde a via expressa tem um longo tempo de operação contínua. Como não há esqueleto, é conveniente despejar o lixo e fácil de limpar.
O controlador elétrico é adotado para controlar automaticamente o sopro e a limpeza do pulso de ar comprimido, e o design humanizado é fácil de operar. Existem três modos de remoção automática de poeira: remoção de poeira padrão, remoção forçada de poeira e remoção de poeira de manutenção de fonte de ar externa, que são confiáveis ​​​​no trabalho e alta eficiência de remoção de poeira.
6. Sistema de remoção de poeira
O sistema de remoção de poeira de três estágios adota redução de poeira por gravidade, colisão inercial e filtragem de cartucho de filtro, que tem a função de classificação e coleta. O nível primário é guiado pneumaticamente para obter a remoção de poeira por gravidade na lixeira; o segundo nível é a remoção de poeira por colisão inercial; o terceiro nível é a remoção de poeira de controle automático de pulso de grupo de filtro, que realiza a remoção de poeira classificada e a coleta classificada de acordo com o tamanho da poeira, alta eficiência de remoção de poeira, trabalho confiável e operação de remoção de poeira contínua eficaz leva muito tempo.

7. Ventilador
O ventilador centrífugo especial de alta eficiência é instalado na extremidade do sistema de remoção de poeira. O ventilador filtra totalmente a entrada e a descarga de ar, é ecologicamente correto e livre de poeira, evita o desgaste da voluta do ventilador e do rotor pela poeira no fluxo de ar e possui longa vida útil. A saída de exaustão do ventilador está equipada com um silenciador de exaustão dedicado, que tem um bom efeito de redução de ruído.

8. Sistema operacional para todos os climas
Configure o amortecedor de comutação para a operação de limpeza em dias ensolarados e chuvosos, que pode realizar a conversão mútua entre a operação de remoção de poeira seca da vassoura de estrada em dias ensolarados e a operação de limpeza em dias chuvosos. Pode funcionar independentemente do inverno ensolarado, chuvoso ou frio, realizando a operação em todos os climas.
9. Sistema de proteção de segurança
Ele tem as funções de reverter o bocal de sucção automático, a haste de suporte da lixeira e a proteção de bloqueio de levantamento da lixeira, bem como vários avisos de segurança de voz, como abrir a porta traseira da lixeira, despejar lixo e operar música.
O cilindro de elevação da lixeira está equipado com um grupo de válvulas balanceadoras, que tem a função de evitar quedas quando a lixeira é levantada. Ao mesmo tempo, há uma cinta de segurança manual para facilitar a manutenção. Está equipado com um sensor para evitar que a lixeira caia repentinamente quando o suporte manual for acionado por engano.
10. Sistema de controle de acionamento hidráulico
Dois conjuntos de sistemas de controle de acionamento hidráulico são projetados. A subida e descida do caixote do lixo e a abertura e fecho da porta traseira podem ser controladas individualmente ou simultaneamente pelos motores principal e auxiliar. Quando o motor principal é controlado por energia independente, não é necessário ligar o motor auxiliar para realizar o despejo e descarregamento da lixeira. A operação é prática e simples, principalmente ao despejar lixo, pode evitar que o motor auxiliar acione o ventilador para soprar fuligem e poeira.

11. Modo de operação do trabalho
O veículo adota o modo de controle de "tela de exibição mais controlador mais operação de barramento CANpainel". Quando o trabalho é iniciado e parado, o controle de rotação do motor auxiliar, elevação do bocal, varredura e retração e outros dispositivos de operação são todos controlados por um botão, que é fácil de operar. A operação do veículo é realizada por 3 dispositivos, sendo dois na cabine e um no painel de operação do lado direito da traseira do veículo.
Tela de exibição. Localizado na parte dianteira direita do banco do motorista, é usado principalmente para controlar várias operações de limpeza do veículo. Tela de operação digital, o sistema operacional integra funções como operação de operação, exibição de status, monitoramento, alarme e gerenciamento do sistema.
Caixa de operação. Localizado ao lado da engrenagem na frente do banco do motorista, é usado principalmente para dar partida e desligar o motor auxiliar e operações de abertura e fechamento do spray redutor de poeira.

Painel de operacoes.Localizado atrás da roda traseira do lado direito do veículo, é usado principalmente para descarga, depuração e manutenção da lixeira.

Principais parâmetros técnicos da vassoura de estrada tipo seco de 18 toneladas

Tas principais vantagens do produto
1. Desempenho superior
A estrutura da lixeira é avançada. A estrutura avançada da lixeira adota uma estrutura ondulada de camada única, que é nova em forma, bonita, resistente à corrosão, grande em volume, sem esqueleto, conveniente para despejar lixo e fácil de limpar.

Dispositivo de limpeza e bocal de sucção.A combinação de tampa de vácuo e mecanismo de ajuste de placa deslizante espiral no meio é combinada com o bocal de sucção integral de sucção pura no meio, que possui forte capacidade de limpeza e velocidade de limpeza rápida. A velocidade de limpeza é 3.5-15km/h e a velocidade de limpeza é 15-25km/h. Na pista poluída com teor de poeira de 100g/m2, a poeira de varredura deve ser controlada abaixo de 1,5mg/m3, e a concentração de poeira na saída do ventilador deve ser inferior a 10mg/m3. O bocal de sucção de tubo duplo flutuante pode ser nivelado automaticamente de acordo com as condições do solo, com grande capacidade de limpeza, velocidade de limpeza rápida, operação simples e manutenção conveniente. O dispositivo de varredura unilateral usa apenas um único cilindro de óleo para levantar e retrair, o que é simples e confiável, baixo custo de manutenção e uso e bom desempenho para evitar colisões. Design de trabalho independente ou vinculado à esquerda e à direita, para garantir que o veículo possa ser usado para varrer a direita ou a esquerda de forma independente, para que o mecanismo de trabalho na lateral da pista rápida não se estenda para fora do corpo do carro, reduzindo a ocupação do estrada, e pode varrer para a esquerda e para a direita ao mesmo tempo para melhorar a largura de limpeza.

Instalação de motor auxiliar e ventilador.Um dispositivo de embreagem de automóvel controlado pneumaticamente controla a transmissão entre o motor auxiliar e o ventilador. O dispositivo pode garantir que o motor auxiliar seja automaticamente separado do ventilador quando o motor auxiliar for acionado sem carga e quando o motor auxiliar for desligado, o que simplifica a operação e melhora a confiabilidade de trabalho e a vida útil do motor auxiliar.

2. Boa qualidade
Alta configuração de acessórios. O sistema hidráulico adota o grupo de válvulas hidráulicas eletromagnéticas sobrepostas, que é altamente integrada, bem organizada, bonita e fácil de manter. As tubulações hidráulicas e pneumáticas são razoavelmente organizadas, concisas e bonitas. As peças hidráulicas e os componentes elétricos são feitos de acessórios de alta qualidade de muitas marcas conhecidas na indústria. A qualidade é boa e confiável. Grau é alto.

Seguro e confiável
Equipado com um sistema de alarme por voz. Uma variedade de alarmes de voz e mensagens de alerta podem ser emitidas durante a operação e descarga.

Equipado com suportes de segurança para latas de lixo, válvulas de equilíbrio e sensores. O cilindro de elevação fornece energia para levantar a lixeira, e o grupo da válvula de equilíbrio evita que a lixeira caia; o suporte de segurança manual suporta a lixeira para evitar quedas acidentais; o sensor é usado para confirmar o status da cinta de segurança para evitar operação incorreta; múltiplas proteções garantem uma manutenção segura e confiável.

4. Diversas funções
Vários modos de operação. Este produto pode escolher uma variedade de modos de operação de acordo com as condições da estrada. Depois que o modo de operação é selecionado, a inicialização e o desligamento de cada mecanismo de operação são controlados automaticamente pelo programa e a operação inteligente de um botão. Os modos de operação deste produto incluem operação de varredura completa, operação de varredura à esquerda, varredura à direita, etc.
5. Fácil de manter
O design da estrutura é razoável e a qualidade das peças é confiável. O bocal de sucção e as duas escovas de disco estão dispostos entre os eixos dianteiro e traseiro, e o veículo tem boa trafegabilidade. O disco de varredura tem uma estrutura combinada de meio lado para facilitar a varredura e desmontagem; o visor na cabine possui uma função de exibição de falhas, conveniente para instalação e manutenção; tubulações hidráulicas e elétricas O arranjo é organizado e organizado, o que é conveniente para encontrar falhas e substituir componentes. Foi dada total consideração ao design de várias peças, e espaço de manutenção suficiente foi reservado. Usando um grande número de acessórios de alta qualidade de marcas conhecidas na indústria, a qualidade do produto é garantida e a probabilidade de falha do produto é bastante reduzida.
